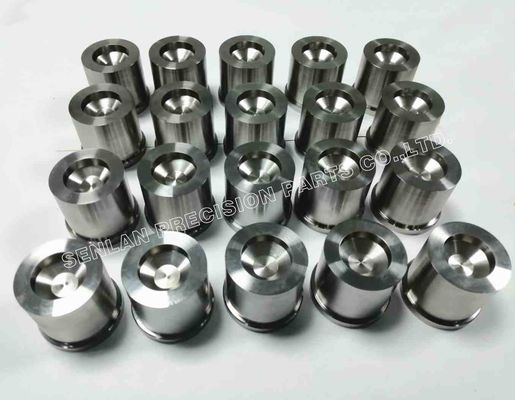

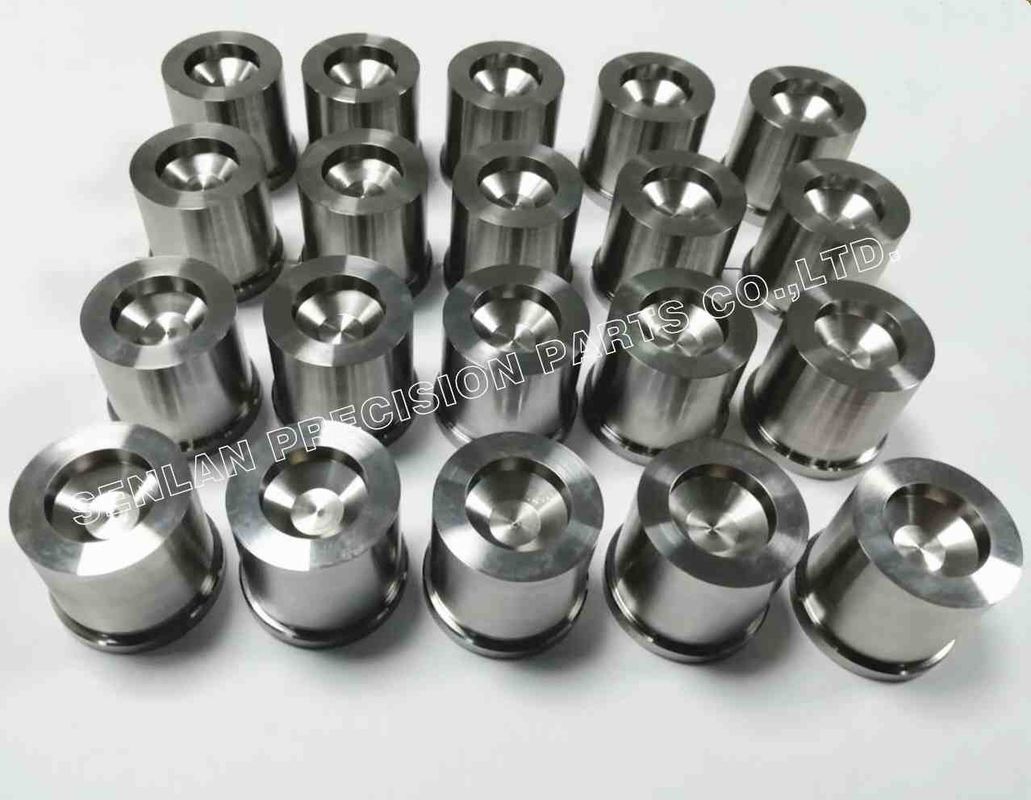

Sisipan Inti Kustom untuk Komponen Cetakan yang Dibubut CNC
Sisipan inti adalah komponen cetakan presisi yang membentuk fitur internal penting dari komponen yang dicetak injeksi. Menggunakan sisipan inti alih-alih membubut geometri inti secara langsung ke pelat penuh meningkatkan kemudahan servis, kontrol akurasi, dan efisiensi perawatan—terutama untuk cetakan yang berjalan dengan siklus tinggi atau memerlukan perbaikan yang sering.
Kami sisipan inti kustom dibubut CNC sesuai gambar pelanggan sebagai bagian dari layanan manufaktur komponen cetakan presisi kami. Kami berfokus pada kualitas yang dapat diulang di seluruh unit tunggal dan set multi-unit, dengan proses pembubutan yang terkontrol untuk datum, kesesuaian, konsentrisitas/runout, hasil akhir permukaan, dan kemampuan tukar. Baik untuk cetakan baru atau perkakas pengganti, sisipan inti kami dibuat untuk mendukung perakitan yang stabil dan kinerja pencetakan yang konsisten.
Deskripsi Produk
A sisipan inti (inti cetakan) adalah komponen pembentuk yang dapat diganti yang biasanya dipasang pada bagian bergerak dari cetakan injeksi. Ini menciptakan geometri internal seperti lubang, diameter internal, permukaan dudukan, saluran, dan antarmuka fungsional—fitur yang sering menentukan apakah komponen yang dicetak dapat dirakit dengan benar dan berkinerja andal.
Karakteristik Khas
- Geometri silindris atau bertingkat dengan datum penentu yang terkontrol
- Zona pembentuk fungsional memerlukan hasil akhir permukaan yang halus
- Fitur pemasangan yang pas (bahu, diameter penentu, detail penahan)
- Desain yang dapat diganti untuk mengurangi waktu henti dan memperpanjang umur cetakan
Elemen Desain Umum
- Menentukan diameter/bahu untuk pemasangan yang dapat diulang
- Profil ujung pembentuk atau fitur geometri internal
- Fitur terkait pelepasan/ventilasi seperti yang ditentukan oleh desain cetakan
- Bagian berulir opsional atau antarmuka perakitan (jika diperlukan)
Bahan, Perlakuan Panas & Finishing
Bahan sisipan inti dipilih berdasarkan keausan, paparan korosi, kemampuan poles yang diperlukan, dan masa pakai yang diharapkan. Pilihan umum termasuk baja cetakan tahan karat dan baja perkakas. Perlakuan panas dan perawatan/pelapisan permukaan opsional dapat diterapkan sesuai spesifikasi Anda untuk meningkatkan kekerasan, ketahanan aus, dan stabilitas permukaan.
Aplikasi
Sisipan inti kustom digunakan dalam cetakan injeksi plastik untuk:
- Pembangunan cetakan baru yang memerlukan konstruksi inti berbasis sisipan
- Inti pengganti untuk perawatan dan perbaikan
- Cetakan multi-rongga yang membutuhkan pencocokan inti-ke-inti yang konsisten
- Cetakan dengan persyaratan toleransi ketat di mana pengulangan sangat penting
- Program perkakas yang mengandalkan sisipan cadangan yang dapat ditukar untuk mengurangi waktu henti
(Produk akhir bervariasi berdasarkan desain pelanggan; kami memproduksi sesuai gambar dan arsitektur cetakan Anda.)
Kemampuan Presisi & Manufaktur
Sisipan inti sering menggabungkan kesesuaian yang ketat dengan area pembentuk yang kritis terhadap hasil akhir. Kami mengontrol parameter yang memengaruhi stabilitas pencetakan dan pengulangan perakitan.
Proses Manufaktur
- Pembubutan dan penggilingan CNC presisi
- Penggilingan untuk kesesuaian kritis, datum, dan permukaan penyegelan (jika diperlukan)
- EDM / kawat EDM untuk geometri khusus (tergantung proyek)
- Koordinasi perlakuan panas untuk target kekerasan dan stabilitas dimensi
- Pemolesan/penyelesaian halus untuk permukaan pembentuk
- Pencocokan set dan kontrol konsistensi untuk pesanan multi-unit
Kontrol Kualitas Utama
- Pembubutan berbasis datum untuk memastikan pemasangan yang dapat diulang
- Kontrol toleransi kesesuaian (diameter/bahu penentu) untuk mengurangi pemasangan manual
- Kontrol konsentrisitas/runout untuk desain koaksial atau bertingkat
- Manajemen hasil akhir permukaan untuk pelepasan yang stabil dan pengurangan keausan
- Kontrol konsistensi di seluruh set (opsi inspeksi sampling atau 100%)
Inspeksi & Dokumentasi
- Laporan inspeksi dimensi tersedia (fitur utama atau laporan lengkap)
- Sertifikat bahan dan catatan perlakuan panas berdasarkan permintaan
- Opsi penandaan/ketertelusuran untuk manajemen set
Nilai Pelanggan untuk Keandalan Cetakan Berbasis Sisipan
Perawatan lebih cepat dan waktu henti lebih rendah
Sisipan inti yang dapat diganti memungkinkan penggantian yang ditargetkan tanpa pengerjaan ulang seluruh blok atau pelat cetakan.
Kinerja pencetakan yang konsisten
Datum yang akurat dan kesesuaian yang terkontrol meningkatkan pengulangan dan mengurangi variasi yang disebabkan oleh perbedaan perakitan.
Umur cetakan lebih lama
Bahan yang dioptimalkan dan perawatan permukaan meningkatkan ketahanan aus, melindungi zona pembentuk kritis selama siklus produksi yang panjang.
Kemampuan tukar yang lebih baik untuk program suku cadang
Sisipan yang cocok dan manufaktur yang konsisten mendukung penggantian cepat dan jadwal perawatan yang dapat diprediksi.
Apa yang Kami Butuhkan untuk Penawaran
Untuk menawar sisipan inti kustom secara akurat, harap berikan:
- CAD 3D (STEP/IGES) dan gambar 2D (PDF/DWG)
- Kuantitas (unit tunggal atau set multi-unit)
- Persyaratan bahan (atau kondisi operasi untuk rekomendasi)
- Spesifikasi perlakuan panas/target kekerasan
- Persyaratan hasil akhir permukaan untuk area pembentuk (tingkat Ra / poles)
- Toleransi kritis (datum, kesesuaian, runout/konsentrisitas, zona penyegelan jika berlaku)
- Detail antarmuka cetakan (diameter/bahu penentu, metode penahan, dimensi pelat pasangan)
- Kebutuhan inspeksi/dokumen (FAI, format laporan, inspeksi sampling vs. 100%)
- Waktu tunggu dan persyaratan pengemasan
Jika ini adalah sisipan inti pengganti, berbagi dimensi antarmuka pasangan membantu memastikan kompatibilitas langsung.
Pertanyaan yang Sering Diajukan
Apakah Anda memproduksi sisipan inti secara ketat sesuai gambar pelanggan?
Ya. Kami memproduksi sesuai gambar Anda, GD&T, dan referensi datum. Jika toleransi tidak ditentukan, kami dapat mengusulkan rencana toleransi praktis untuk persetujuan.
Apa fitur paling kritis dari sisipan inti?
Biasanya, geometri pembentuk, datum penentu, dan fitur koaksial (runout/konsentrisitas) memengaruhi kesesuaian perakitan dan konsistensi komponen cetakan.
Bisakah Anda menyediakan set yang cocok untuk cetakan multi-rongga?
Ya. Kami dapat memproduksi set yang cocok dengan variasi yang terkontrol dan memberikan data inspeksi untuk dimensi utama.
Apakah Anda menyediakan pemolesan dan penyelesaian pada permukaan pembentuk?
Ya. Pemolesan dan penyelesaian halus dapat diterapkan sesuai kebutuhan Anda.
Apakah Anda menyediakan laporan inspeksi dan sertifikat bahan?
Ya. Laporan inspeksi, sertifikat bahan, dan catatan perlakuan panas tersedia berdasarkan permintaan.
Membutuhkan pemasok yang andal untuk sisipan inti kustom dan komponen cetakan yang dibubut CNC?
Kirimkan gambar STEP/2D, kuantitas, toleransi, dan persyaratan hasil akhir, spesifikasi bahan/kekerasan, dan target waktu tunggu Anda. Kami akan merespons dengan cepat dengan penawaran yang jelas dan opsi dokumentasi kualitas yang tersedia.
