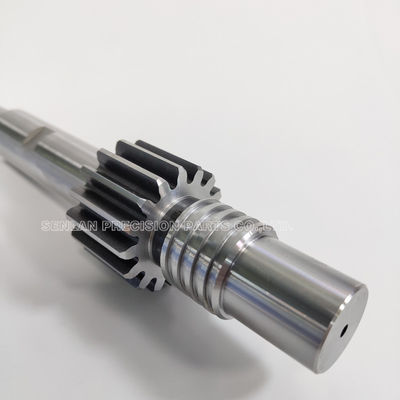

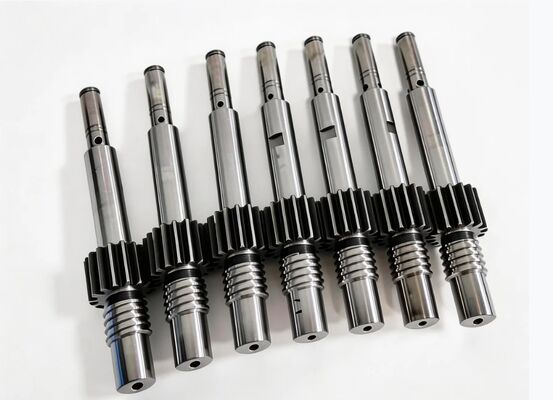

Inti Berulir (Inti Lepas Ulir) untuk Cetakan Injeksi
Tinjauan Produk
Inti berulir adalah komponen cetakan presisi yang digunakan untuk membentuk ulir internal yang sebenarnya pada bagian cetakan injeksi. Berbeda dengan inti standar, inti berulir harus mempertahankan geometri ulir yang akurat saat bekerja dengan mekanisme pelepasan ulir atau putar untuk melepaskan bagian cetakan tanpa merusak ulir.
Komponen inti berulir (pin inti berulir / sisipan inti berulir) kami diproduksi khusus sesuai gambar pelanggan dengan kontrol ketat terhadap profil ulir, konsentrisitas terhadap sumbu putar, antarmuka pemasangan, dan hasil akhir permukaan. Untuk cetakan bervolume tinggi, kualitas ulir yang konsisten sangat penting untuk menghindari masalah perakitan seperti ulir silang, variasi torsi, kebocoran, atau kegagalan penutupan/penyegelan.
Deskripsi Produk
Sebuah inti berulir adalah elemen pembentuk yang menciptakan ulir di dalam (atau terkadang di luar) bagian cetakan. Dalam kebanyakan kasus, inti berulir beroperasi sebagai bagian dari sistem pelepasan ulir, di mana inti berputar selama pelepasan untuk melepaskan fitur berulir dengan bersih.
Apa yang Harus Dikontrol oleh Inti Berulir
- Profil ulir, pitch, dan geometri lead-in
- Penjajaran koaksial antara ulir dan datum putar inti
- Pemasangan yang stabil ke dalam dasar cetakan atau pelat inti
- Hasil akhir permukaan yang halus untuk mengurangi lengket, macet, dan kerusakan ulir
- Fitur antarmuka mekanis untuk sistem penggerak (tergantung desain)

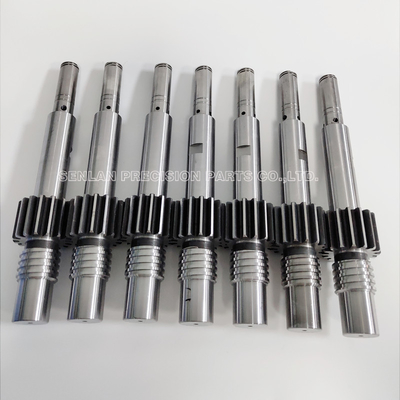

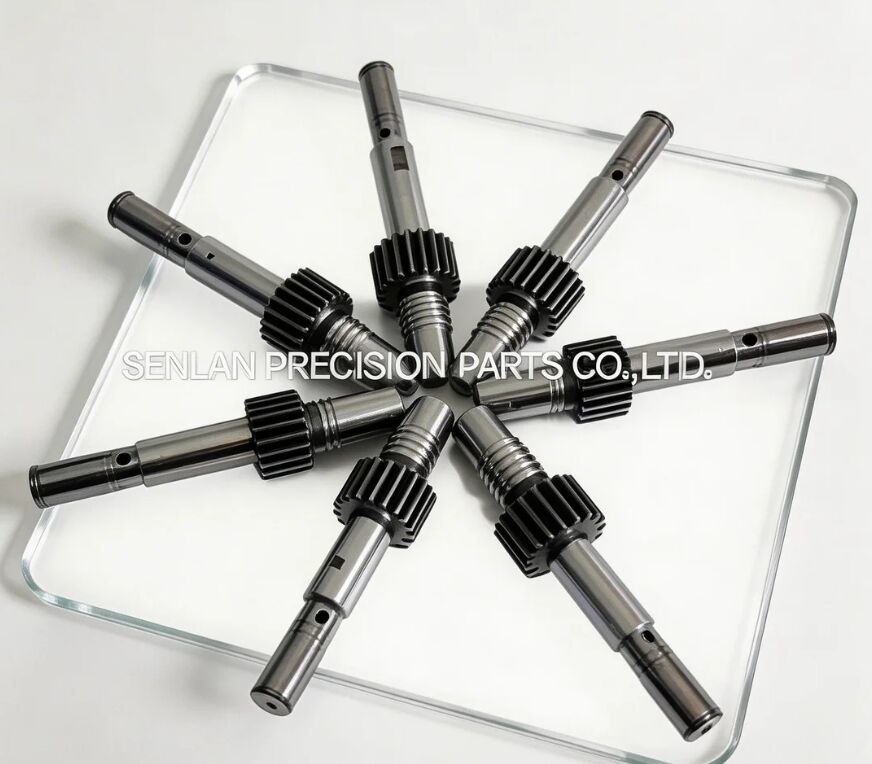

Konstruksi Inti Berulir Khas
Tergantung pada desain cetakan, inti berulir dapat mencakup:
- Bagian pembentuk ulir (profil ulir internal)
- Bahu/diameter penentu posisi untuk pemasangan yang berulang
- Fitur antarmuka penggerak (dudukan roda gigi, alur pasak, bagian kopling, spline, dll.)
- Zona aus yang dioptimalkan untuk putaran siklus panjang dan kontak geser
Pertimbangan Material dan Perlakuan
Inti berulir sering diproduksi dari baja perkakas yang dipilih untuk ketahanan aus dan stabilitas dimensi di bawah siklus berulang. Perlakuan panas dan perlakuan permukaan/pelapisan opsional dapat ditentukan berdasarkan:
- Jenis resin (bahan isi/abrasif)
- Kualitas permukaan ulir yang dibutuhkan dan perilaku pelepasan
- Volume produksi dan masa pakai yang diharapkan
- Suhu operasi dan strategi pelumasan
Aplikasi
Inti berulir digunakan dalam cetakan injeksi untuk bagian yang memerlukan pelepasan ulir yang sebenarnya, termasuk:
- Cetakan injeksi pelepasan ulir (sistem pelepasan putar)
- Cetakan multi-rongga yang membutuhkan kualitas ulir internal yang konsisten
- Cetakan produksi bervolume tinggi di mana stabilitas ulir memengaruhi kinerja perakitan dan kebocoran
- Program inti cadangan untuk pemeliharaan preventif dan penggantian cepat
(Produk akhir yang tepat bervariasi berdasarkan desain pelanggan; kami fokus pada fungsi cetakan dan persyaratan fitur berulir.)
Kemampuan Presisi & Manufaktur
Inti berulir membutuhkan presisi pembentukan dan presisi penjajaran mekanis. Kami mengontrol parameter yang secara langsung memengaruhi hasil pencetakan dan stabilitas pelepasan ulir.
Proses Manufaktur
- Pembubutan/penggilingan CNC presisi untuk datum dan antarmuka
- Pemesinan ulir ke profil dan toleransi yang ditentukan
- Penggilingan untuk pemasangan kritis dan datum putar (sesuai kebutuhan)
- EDM / wire EDM untuk fitur antarmuka (tergantung proyek)
- Koordinasi perlakuan panas untuk kekerasan dan stabilitas
- Penyelesaian akhir/pemolesan halus untuk permukaan ulir dan zona aus
- Pencocokan set untuk pesanan inti berulir multi-rongga
Kontrol Kualitas Utama
- Verifikasi profil ulir sesuai persyaratan gambar
- Kontrol konsentrisitas/runout antara ulir dan datum putar
- Kontrol toleransi pemasangan untuk antarmuka pemasangan dan pemandu
- Manajemen hasil akhir permukaan untuk mengurangi macet dan meningkatkan pelepasan
- Kontrol konsistensi di seluruh set yang cocok (opsi pengambilan sampel atau inspeksi 100%)
Inspeksi & Dokumentasi
- Laporan inspeksi dimensi tersedia (fitur utama atau laporan lengkap)
- Sertifikat material dan catatan perlakuan panas berdasarkan permintaan
- Opsi penandaan serial/ketertelusuran untuk manajemen rongga/set
Mengapa Penting / Nilai Pelanggan untuk Kualitas Ulir & Stabilitas Pelepasan Ulir
Perakitan yang lebih andal dan torsi yang konsisten
Geometri ulir yang akurat mengurangi risiko ulir silang dan menstabilkan kinerja torsi di jalur perakitan otomatis.
Lebih sedikit penolakan dan lebih sedikit waktu henti
Kontrol runout yang stabil dan hasil akhir permukaan yang baik membantu mencegah kerusakan ulir, lengket, dan masalah mekanisme pelepasan ulir.
Masa pakai lebih lama di bawah putaran berulang
Pemilihan material, perlakuan panas, dan penyelesaian zona aus yang tepat mengurangi keausan dan mempertahankan kualitas ulir dalam jangka panjang.
Pemeliharaan lebih cepat dengan suku cadang yang dapat dipertukarkan
Inti berulir yang dapat diganti memungkinkan penggantian cepat tanpa pengerjaan ulang cetakan besar, mendukung jadwal pemeliharaan yang dapat diprediksi.
Apa yang Kami Butuhkan untuk Penawaran
Untuk menawar inti berulir secara akurat, harap berikan:
- CAD 3D (STEP/IGES) dan gambar 2D (PDF/DWG)
- Spesifikasi ulir (profil, pitch, toleransi, persyaratan lead-in)
- Metode pelepasan cetakan (sistem pelepasan ulir/putar) dan detail antarmuka penggerak
- Persyaratan material (atau rekomendasi resin/kondisi produksi)
- Spesifikasi perlakuan panas/kekerasan target
- Persyaratan hasil akhir permukaan untuk ulir dan zona aus
- Kuantitas (satuan atau set multi-rongga)
- Persyaratan inspeksi/dokumen (FAI, format laporan, pengambilan sampel vs. inspeksi 100%)
- Waktu tunggu dan persyaratan pengemasan
Jika ini adalah suku cadang pengganti, memberikan dimensi antarmuka pasangan (datum putar, dudukan penggerak, bahu penentu posisi) membantu memastikan kompatibilitas drop-in.
Pertanyaan yang Sering Diajukan
Mengapa bagian berulir memerlukan inti pelepasan ulir?
Banyak desain ulir tidak dapat dilepaskan dari inti lurus tanpa merusak ulir. Inti pelepasan ulir berputar untuk melepaskan fitur berulir dengan bersih.
Apa yang menyebabkan ulir silang atau torsi yang tidak konsisten pada bagian cetakan?
Penyebab umum termasuk penyimpangan profil ulir, runout relatif terhadap sumbu putar, hasil akhir permukaan yang buruk, keausan, atau ketidaksejajaran dalam mekanisme pelepasan ulir.
Bisakah Anda menyediakan set inti berulir yang cocok untuk cetakan multi-rongga?
Ya. Kami dapat memproduksi set yang cocok dengan konsistensi rongga-ke-rongga yang terkontrol dan memberikan data inspeksi untuk fitur ulir dan datum utama.
Apakah Anda mendukung fitur antarmuka penggerak (dudukan roda gigi, bagian kopling, dll.)?
Ya. Kami memproduksi sesuai gambar Anda, termasuk fitur antarmuka penggerak dan penentu posisi yang dibutuhkan oleh sistem pelepasan ulir.
Apakah Anda menyediakan laporan inspeksi dan sertifikat material?
Ya. Laporan inspeksi dan sertifikat material/perlakuan panas tersedia berdasarkan permintaan.
Teknik
Kirim gambar Anda dan tentukan persyaratan ulir, datum putar, dan fitur antarmuka penggerak. Insinyur kami akan meninjau kemampuan manufaktur dan memberikan rencana produksi untuk memastikan kinerja pelepasan ulir yang stabil dan konsistensi ulir.
