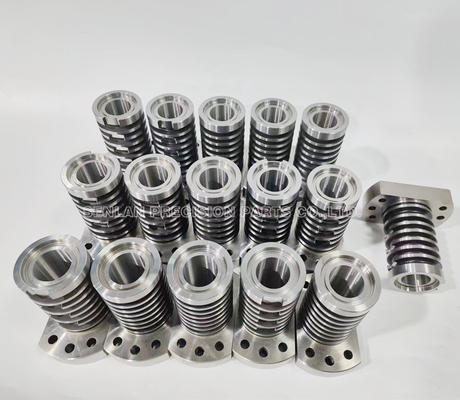

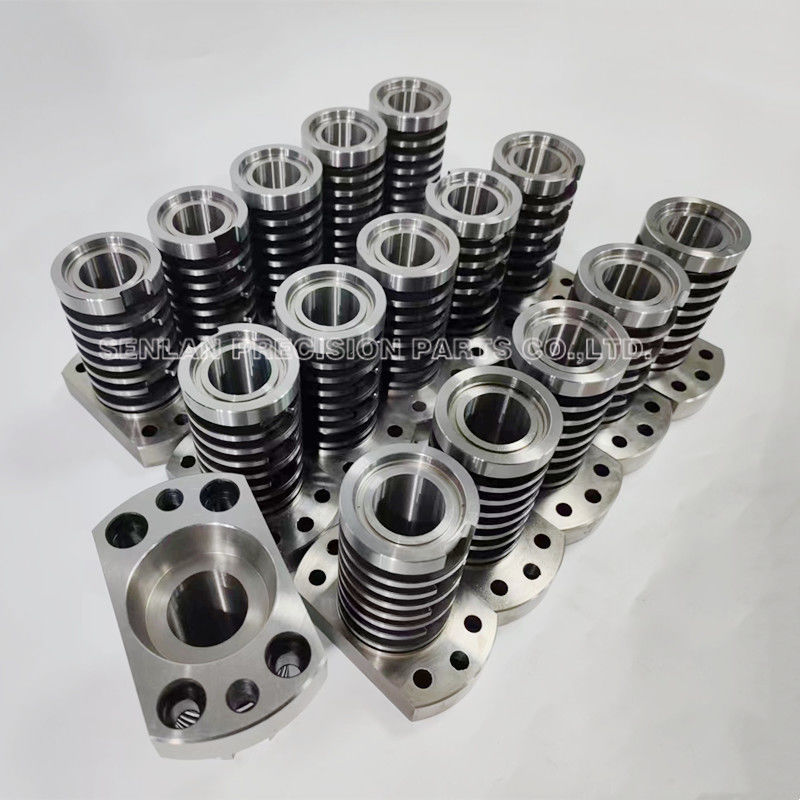

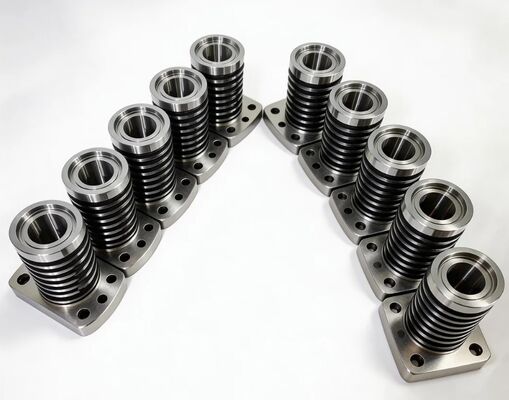

Sisipan Inti Berulir SKD61 untuk Cetakan Injeksi Plastik
Sisipan inti berulir adalah komponen pembentuk presisi yang digunakan untuk membuat ulir internal sejati dalam komponen cetakan injeksi. Karena ulir adalah fitur fungsional, akurasi sangat penting—penyimpangan kecil dalam profil, pitch, atau keselarasan dapat menyebabkan ulir silang, variasi torsi, kebocoran, atau kegagalan perakitan.
Kami sisipan inti berulir SKD61 diproduksi khusus sesuai gambar pelanggan untuk pembentukan ulir yang stabil dan daya tahan jangka panjang. SKD61 (JIS) banyak digunakan untuk komponen perkakas yang membutuhkan ketangguhan, ketahanan terhadap kelelahan termal, dan kinerja yang stabil di bawah siklus berulang—terutama ketika inti berulir beroperasi dalam kondisi tegangan tinggi atau dalam cetakan dengan mekanisme putar/buka ulir.
Deskripsi Produk
A sisipan inti berulir membentuk fitur ulir internal dari komponen cetakan. Tergantung pada desain komponen dan arsitektur cetakan, sisipan ini dapat digunakan dengan mekanisme buka ulir atau metode pelepasan cetakan lainnya. Terlepas dari gaya ejeksi, inti berulir harus mempertahankan geometri yang tepat dan kondisi permukaan yang stabil untuk menjaga kualitas ulir tetap konsisten selama masa produksi.
Apa yang biasanya dikontrol oleh sisipan inti berulir:
- Profil ulir, pitch, dan geometri lead-in
- Keselarasan ulir-ke-sumbu untuk perakitan dan torsi yang konsisten
- Datum penentu posisi untuk pemasangan yang berulang di cetakan
- Finishing permukaan yang mendukung pelepasan dan melindungi integritas ulir
- Fitur antarmuka yang dibutuhkan oleh mekanisme cetakan
Mengapa SKD61 umum digunakan untuk inti berulir:
SKD61 dihargai karena kinerjanya yang seimbang dalam kondisi cetakan yang menuntut:
- Ketangguhan tinggi untuk menahan pengelupasan dan keretakan di tepi ulir
- Ketahanan terhadap kelelahan termal untuk siklus pemanasan/pendinginan berulang
- Respons perlakuan panas yang stabil untuk kekerasan dan daya tahan yang praktis
- Keandalan keseluruhan yang baik untuk komponen perkakas siklus tinggi
Kekerasan akhir, toleransi, dan finishing permukaan diproduksi sesuai gambar dan persyaratan proyek Anda.
Struktur inti berulir umum:
- Bagian pembentuk ulir dengan geometri crest/root yang terkontrol
- Bahu/diameter penentu posisi untuk penempatan yang stabil
- Detail penahanan (ulir, bidang datar, fitur kunci)
- Zona aus yang dioptimalkan untuk masa pakai yang lama
Aplikasi
Sisipan inti berulir SKD61 digunakan dalam cetakan injeksi plastik untuk:
- Cetakan yang membutuhkan pembentukan ulir internal sejati
- Produksi volume tinggi di mana konsistensi ulir memengaruhi hasil
- Cetakan multi-rongga yang membutuhkan set inti berulir yang cocok
- Program perkakas yang menggunakan suku cadang pengganti yang dapat dipertukarkan untuk efisiensi pemeliharaan
- Desain cetakan yang menggunakan sistem pelepasan cetakan putar/buka ulir
Produk akhir bervariasi berdasarkan desain pelanggan; kami fokus pada fungsi cetakan dan kinerja fitur berulir.
Kemampuan Presisi & Manufaktur
Sisipan inti berulir membutuhkan presisi geometris dan stabilitas setelah perlakuan panas. Kami memproduksi dengan kontrol proses yang dirancang untuk melindungi akurasi bentuk ulir dan konsistensi set.
Proses manufaktur:
- Pembubutan/penggilingan CNC presisi untuk datum dan antarmuka
- Pemesinan ulir ke profil dan toleransi yang ditentukan
- Penggilingan untuk kesesuaian kritis dan datum rotasi
- EDM / wire EDM untuk fitur khusus
- Koordinasi perlakuan panas untuk kekerasan dan stabilitas target
- Penyelesaian halus/pemolesan untuk permukaan ulir dan zona aus
- Pencocokan set untuk pesanan multi-rongga
Kontrol kualitas utama untuk inti berulir:
- Verifikasi profil ulir sesuai persyaratan gambar
- Kontrol konsentrisitas/runout antara geometri ulir dan datum penentu posisi
- Kontrol toleransi kesesuaian untuk pemasangan drop-in dan pertukaran
- Manajemen finishing permukaan untuk mengurangi pengikatan dan meningkatkan perilaku pelepasan
- Kontrol konsistensi di seluruh set
Inspeksi & dokumentasi:
- Laporan inspeksi dimensi tersedia
- Sertifikat material dan catatan perlakuan panas berdasarkan permintaan
- Opsi penandaan serial/ketertelusuran untuk manajemen rongga dan set
Nilai Pelanggan untuk Kualitas Ulir & Masa Pakai Perkakas
- Kinerja perakitan dan torsi yang konsisten - Ulir yang akurat membantu mengurangi ulir silang dan menstabilkan torsi dalam proses perakitan.
- Hasil yang lebih tinggi dalam produksi multi-rongga - Set inti berulir yang cocok mengurangi variasi rongga-ke-rongga dan meningkatkan konsistensi produksi secara keseluruhan.
- Masa pakai lebih lama di bawah siklus yang menuntut - Ketangguhan dan ketahanan kelelahan termal SKD61 membantu menjaga integritas ulir selama produksi jangka panjang.
- Pemeliharaan lebih cepat dengan inti berulir yang dapat dipertukarkan - Inti yang dapat diganti memungkinkan perbaikan cepat dan mengurangi waktu henti tanpa pengerjaan ulang cetakan besar.
Apa yang Kami Butuhkan untuk Penawaran
Untuk menawar sisipan inti berulir SKD61 secara akurat, harap berikan:
- CAD 3D (STEP/IGES) dan gambar 2D (PDF/DWG)
- Kuantitas (satuan atau set multi-rongga)
- Persyaratan material: SKD61
- Spesifikasi perlakuan panas / kekerasan target
- Spesifikasi ulir (profil, pitch, toleransi, persyaratan lead-in)
- Toleransi kritis (datum, kesesuaian, runout/konsentrisitas, zona fungsional)
- Persyaratan finishing permukaan untuk area ulir dan terkait penyegelan
- Detail antarmuka cetakan (diameter/bahu penentu posisi, metode penahanan)
- Kebutuhan inspeksi/dokumen (FAI, format laporan, sampling vs. inspeksi 100%)
- Waktu tunggu dan persyaratan pengemasan
Jika mengganti inti yang ada, memberikan dimensi pelat/antarmuka pasangan membantu memastikan kompatibilitas drop-in.
Pertanyaan yang Sering Diajukan
Apakah SKD61 cocok untuk sisipan inti berulir?
Ya. SKD61 umum digunakan untuk komponen perkakas yang membutuhkan ketangguhan dan stabilitas di bawah siklus berulang, membantu melindungi tepi ulir dan mempertahankan kinerja jangka panjang.
Mengapa ulir cetakan terkadang menunjukkan torsi yang tidak konsisten atau ulir silang?
Penyebab umum termasuk penyimpangan profil ulir, runout relatif terhadap sumbu, masalah finishing permukaan, keausan, atau masalah keselarasan pemasangan. Pemesinan yang tepat dan kesesuaian yang stabil mengurangi risiko ini.
Bisakah Anda menyediakan set inti berulir yang cocok untuk cetakan multi-rongga?
Ya. Kami dapat memproduksi set yang cocok dengan variasi terkontrol dan memberikan data inspeksi untuk fitur ulir dan datum utama.
Apakah Anda menyediakan laporan inspeksi dan sertifikat material?
Ya. Laporan inspeksi, sertifikat material, dan catatan perlakuan panas tersedia berdasarkan permintaan.
Kirimkan kepada kami gambar STEP/2D Anda, spesifikasi ulir, kuantitas, kekerasan target, persyaratan toleransi/finishing, dan tanggal pengiriman yang dibutuhkan. Kami akan segera membalas dengan penawaran yang jelas, waktu tunggu, dan opsi dokumentasi kualitas yang tersedia untuk sisipan inti berulir SKD61.
