Komponen Inti & Selongsong STAVAX untuk Cetakan Injeksi Plastik
Komponen inti dan selongsong STAVAX® adalah bagian cetakan presisi yang digunakan dalam cetakan injeksi plastik di mana ketahanan korosi, kemampuan poles tinggi, dan stabilitas dimensi jangka panjang sangat penting. Sebagai baja cetakan tahan karat premium (umumnya setara dengan kelas tahan karat 1.2083 / S136), STAVAX banyak ditentukan untuk perkakas yang membutuhkan kualitas permukaan yang konsisten dan kinerja yang andal dalam produksi siklus tinggi.

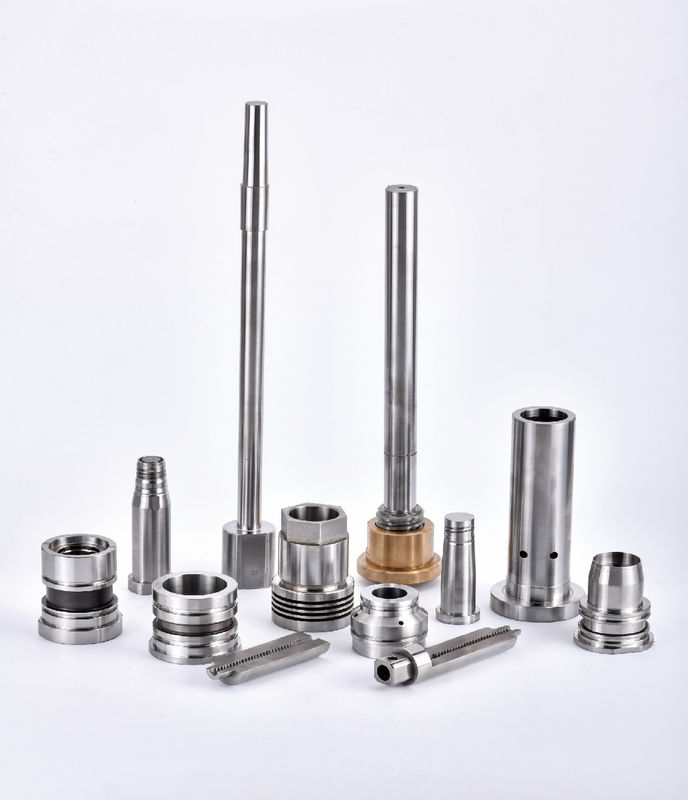

Kami memproduksi pin inti STAVAX kustom, sisipan inti, selongsong, bushing, dan rakitan inti-selongsong yang serasi sesuai dengan gambar pelanggan. Dari antarmuka yang pas rapat hingga permukaan pembentuk fungsional, setiap komponen diproduksi dengan proses pemesinan terkontrol dan rutinitas inspeksi untuk mendukung perakitan cetakan yang stabil, pelepasan bagian yang mulus, dan pengurangan waktu henti.
Fungsionalitas Sistem Inti & Selongsong
Sistem inti dan selongsong umumnya digunakan dalam cetakan injeksi untuk membentuk fitur internal, memandu elemen bergerak, dan mengontrol kesesuaian antara komponen yang berpasangan. Dalam banyak cetakan, inti membentuk geometri internal utama sementara selongsong memberikan dukungan, panduan, perlindungan, atau pembentukan sekunder di sekitar area inti—tergantung pada desain perkakas.
Fungsi Komponen
- Membentuk atau mendukung geometri internal dan fitur presisi
- Memberikan gerakan terpandu dan penyelarasan yang stabil di dalam cetakan
- Melindungi zona yang rentan terhadap keausan dan memungkinkan strategi perkakas yang dapat diganti
Mempertahankan jarak bebas terkontrol untuk pencetakan dan perilaku ejeksi yang konsisten
- Keunggulan Material STAVAX
STAVAX dipilih ketika cetakan membutuhkan:
Ketahanan korosi yang kuat
- (kelembaban, kondisi air pendingin, agen pembersih)Kemampuan poles yang sangat baik
- untuk kualitas permukaan tinggi dan pelepasan yang stabilRespons perlakuan panas yang baik
- untuk kekerasan kerja dan daya tahan yang praktisPermukaan yang stabil
- yang membantu mengurangi cacat terkait karat dan frekuensi perawatan
Catatan: Kekerasan akhir, tingkat penyelesaian, dan kesesuaian perakitan diproduksi sesuai dengan gambar dan persyaratan proyek Anda.
Aplikasi
Komponen inti & selongsong STAVAX digunakan dalam
cetakan injeksi plastik
di mana perkakas tahan karat lebih disukai untuk stabilitas kinerja dan integritas permukaan, seperti:
Pembangunan cetakan baru yang membutuhkan bagian inti/selongsong tahan karatKomponen pengganti untuk pemeliharaan dan perbaikan
- Peningkatan perkakas di mana ketahanan korosi dan kualitas permukaan menjadi prioritas
- Desain cetakan yang menggunakan inti/selongsong yang dapat dilepas untuk meningkatkan kemudahan servis
- Kemampuan Manufaktur Presisi
- Proses Manufaktur
Pembubutan dan penggilingan CNC presisi
Penggilingan permukaan dan profil untuk kesesuaian kritis dan datum
- EDM / wire EDM untuk geometri khusus (sesuai kebutuhan)
- Koordinasi perlakuan panas (pengerasan vakum + tempering, per spesifikasi)
- Pemolesan / penyelesaian halus untuk permukaan pembentuk dan penyegelan
- Kontrol pencocokan dan konsistensi untuk set multi-bagian
- Tindakan Kontrol Kualitas
-
toleransi kesesuaian
- yang terkontrol antara antarmuka inti dan selongsongKontrol konsentrisitas/runout untuk fitur koaksial
- Pemesinan berbasis datum untuk perakitan yang berulangManajemen penyelesaian permukaan untuk zona kontak fungsional
- Pelaporan inspeksi untuk dimensi kritis berdasarkan permintaan
- Opsi Dokumentasi
- Laporan inspeksi dimensi (laporan FAI/CMM tersedia)
Sertifikat material dan catatan perlakuan panas (berdasarkan permintaan)
- Dukungan penandaan dan ketertelusuran untuk manajemen set
- Nilai & Manfaat Pelanggan
- Peningkatan ketahanan korosi, pengurangan waktu henti
STAVAX membantu mengurangi kerusakan permukaan terkait karat dan pemolesan ulang yang sering, mendukung produksi berkelanjutan yang lebih lama.
Kualitas permukaan dan pelepasan bagian yang stabil
Kemampuan poles yang lebih baik dan stabilitas permukaan dapat meningkatkan perilaku pelepasan dan mengurangi gangguan proses yang disebabkan oleh cacat permukaan.
Kesesuaian yang andal dan perakitan yang berulang
Datum yang dimesin presisi dan jarak bebas yang terkontrol membantu memastikan kinerja yang konsisten—terutama untuk cetakan yang memerlukan pemeliharaan dan penggantian suku cadang yang sering.
Umur layanan yang lebih lama di lingkungan yang menuntut
Dengan perlakuan panas dan penyelesaian yang tepat, komponen STAVAX dapat memberikan kinerja yang tahan lama dalam kondisi pencetakan siklus tinggi.
Persyaratan Kutipan
Untuk mengutip komponen inti & selongsong STAVAX secara akurat, harap berikan:
CAD 3D (STEP/IGES) + gambar 2D (PDF/DWG)
Daftar komponen (pin inti, sisipan inti, selongsong, bushing, penahan, dll.)
- Persyaratan material:
- STAVAX
- (konfirmasi kesetaraan yang dapat diterima jika ada)Kekerasan target / spesifikasi perlakuan panas (jika ditentukan)Persyaratan penyelesaian permukaan / pemolesan untuk permukaan pembentuk
- Dimensi kritis dan GD&T (datum, kesesuaian, runout, zona penyegelan)
- Kuantitas (bagian tunggal atau set yang serasi) dan perkiraan waktu tunggu target
- Persyaratan inspeksi/dokumen (FAI, format laporan CMM, ketertelusuran)
- Jika ini adalah suku cadang pengganti, memberikan dimensi antarmuka yang berpasangan membantu memastikan kompatibilitas drop-in.
- Pertanyaan yang Sering Diajukan
Apakah Anda produsen atau perusahaan dagang?
Kami adalah
produsen komponen cetakan presisi kustom
, memproduksi suku cadang dengan pemesinan CNC, EDM, penggilingan, dan penyelesaian.Apakah Anda memproduksi secara ketat sesuai gambar dan toleransi?Ya. Kami memproduksi berdasarkan gambar Anda, GD&T, dan referensi datum. Jika toleransi tidak ditentukan, kami dapat mengusulkan rencana toleransi praktis untuk persetujuan.
Bisakah Anda memberikan laporan inspeksi dan sertifikat material?
Ya. Laporan inspeksi dan sertifikat material/perlakuan panas dapat diberikan berdasarkan permintaan.
Mengapa STAVAX umum dipilih untuk inti dan selongsong cetakan?
Karena menawarkan kombinasi yang kuat antara
ketahanan korosi dan kemampuan poles
, mendukung permukaan yang stabil dan perawatan yang lebih rendah di lingkungan pencetakan yang menuntut.Bisakah Anda membuat set yang serasi untuk cetakan multi-rongga?Ya. Kami dapat memproduksi beberapa set dengan konsistensi yang terkontrol dan memberikan data inspeksi untuk dimensi utama.
Apa area yang paling kritis pada rakitan inti & selongsong?
Biasanya
kesesuaian yang berpasangan, fitur koaksial (runout/konsentrisitas), permukaan pembentuk, dan datum
—karena mereka mengontrol penyelarasan, jarak bebas, dan stabilitas pencetakan.Ajakan Bertindak Rekayasa
Kirim
gambar STEP + 2D Anda
dan tunjukkan datum kritis, kesesuaian, dan persyaratan penyelesaian. Kami akan meninjau kemampuan manufaktur dan memberikan rencana produksi untuk komponen inti & selongsong STAVAX.
