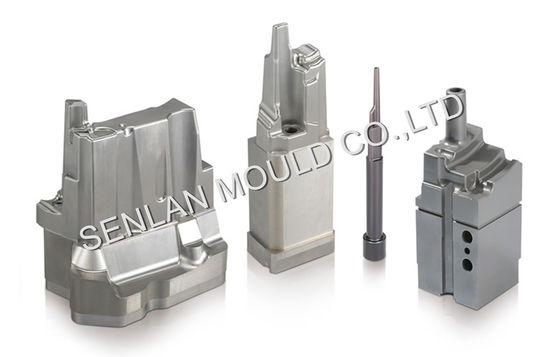

Pin Pukulan Presisi & Komponen Cetakan

Gambaran Produk

Pin pukulan presisi dan komponen perkakas berkekerasan tinggi adalah komponen aus kritis dalam cetakan stamping logam berkecepatan tinggi.
Mereka banyak digunakan dalam cetakan progresif, perkakas fine blanking, dan aplikasi pembentukan presisi di mana akurasi dimensi dan ketahanan patah sangat penting.

Kami memproduksi pin pukulan presisi khusus dan komponen perkakas berdasarkan Basis Buatan Sesuai Gambar, dengan fokus pada:

• Ketahanan aus

• Ketangguhan patah

• Stabilitas dimensi

• Keandalan stamping berkecepatan tinggi

Komponen-komponen ini dirancang untuk kinerja yang konsisten di bawah kondisi benturan berulang dan produksi siklus tinggi.

Mengapa Kualitas Pin Pukulan Penting dalam Stamping Berkecepatan Tinggi

Dalam lini stamping produksi massal, pin pukulan mengalami:

• Beban benturan tinggi berulang

• Beban samping dari ketidaksejajaran

• Penumpukan panas gesekan

• Adhesi material dan pengikisan

Mode kegagalan umum meliputi:

• Pecah atau patah mendadak

• Keausan progresif yang menyebabkan pembentukan gerinda

• Keausan eksentrik karena konsentrisitas yang buruk

• Pengelupasan lapisan di bawah tekanan termal

Kualitas perkakas secara langsung memengaruhi waktu operasional produksi dan konsistensi suku cadang.

Fokus Manufaktur Utama

1) Pemilihan Material & Kontrol Metalurgi

Kami bekerja dengan baja perkakas berkinerja tinggi dan material karbida, termasuk:

• SKH51 / M2

• ASP23 / Vanadis 23

• Karbida Tungsten

Pemilihan material bergantung pada:

• Gaya pukulan

• Ketebalan lembaran

• Kekerasan material benda kerja

• Frekuensi langkah

Perlakuan panas dilakukan dalam kondisi vakum terkontrol, diikuti dengan beberapa siklus tempering untuk memastikan kekerasan yang seragam dan stabilitas mikrostruktur.

Perlakuan sub-nol opsional tersedia untuk meningkatkan stabilitas dimensi dan mengurangi austenit sisa.

2) Kontrol Konsentrisitas & Silindrisitas

Dalam stamping berkecepatan tinggi, bahkan eksentrisitas kecil pun menyebabkan keausan yang tidak merata.

Kami memastikan:

• Konsentrisitas dalam ±0,002 mm

• Kontrol silindrisitas yang ketat

• Kesesuaian pemandu yang stabil

Proses gerinda centerless presisi dan gerinda jig diterapkan untuk menjaga kinerja geser yang mulus pada busing pemandu.

Geometri yang stabil mengurangi tegangan internal dan memperpanjang masa pakai.

3) Penyelesaian Permukaan & Rekayasa Lapisan

Untuk mengurangi gesekan dan pengikisan:

• Pemolesan cermin (Ra 0,05–0,1)

• Lapisan PVD seperti TiCN, AlTiN, dan DLC

Persiapan permukaan meliputi pembersihan ultrasonik dan perlakuan ion sebelum pelapisan, memastikan ikatan yang kuat dan ketahanan terhadap pengelupasan.

Rekayasa permukaan yang tepat secara signifikan mengurangi penumpukan panas dan keausan adhesif.

Spesifikasi Teknis

Bahan:
SKH51, M2, ASP23, Vanadis 23, Karbida Tungsten

Kekerasan:
62–64 HRC (Baja Perkakas)
Hingga 90 HRA (Karbida)

Kemampuan Toleransi:
Hingga ±0,001 mm (tergantung geometri)

Penyelesaian Permukaan:
Penyelesaian cermin Ra 0,05–0,1

Jenis Geometri:
Lurus, Bertingkat, Bentuk T, Pengunci Bola, Pin Pilot

Kompatibilitas:
Dapat dipertukarkan dengan standar Dayton, Lane, Misumi, Fibro berdasarkan permintaan

Industri Aplikasi

Pin pukulan presisi dan komponen perkakas kami digunakan dalam:

• Stamping otomotif (terminal, braket, konektor)

• Stamping elektronik dan telekomunikasi

• Perkakas presisi medis

• Pembentukan pengencang kedirgantaraan

• Aplikasi fine blanking dan micro-stamping

Industri-industri ini membutuhkan masa pakai yang lama dan kinerja dimensi yang stabil.

Kontrol Kualitas & Dokumentasi

Setiap batch meliputi:

• Sertifikasi material

• Verifikasi kekerasan

• Laporan inspeksi dimensi (CMM atau mikrometer)

• Konfirmasi kekasaran permukaan jika diperlukan

Alur kerja kami yang berbasis ISO 9001 memastikan produksi berulang yang konsisten.

Manufaktur OEM & Kustom

Kami mendukung:

• Profil khusus berdasarkan gambar

• Prototipe cepat untuk geometri khusus

• Pin pukulan mikro rasio aspek tinggi (diameter hingga 0,2 mm)

• Produksi batch kecil dan massal

Semua komponen diproduksi secara ketat sesuai spesifikasi pelanggan.

FAQ Teknis

Q1: Bagaimana cara Anda mencegah pin pukulan pecah?
Melalui pemilihan material yang tepat, perlakuan panas vakum terkontrol, dan geometri tepi yang dioptimalkan untuk mengurangi konsentrasi tegangan.

Q2: Bisakah Anda memproduksi pin pukulan mikro di bawah diameter 0,5 mm?
Ya. Pin pukulan mikro hingga 0,2 mm didukung, dengan kontrol kelurusan dan kekakuan yang ketat.

Q3: Bagaimana Anda memastikan adhesi lapisan?
Pembersihan permukaan dan pra-perlakuan ion diterapkan sebelum pelapisan PVD untuk memastikan ikatan yang kuat di bawah tekanan termal dan mekanis.

Q4: Apakah Anda mendukung pin pukulan karbida?
Ya. Pilihan karbida tungsten tersedia untuk aplikasi ketahanan aus tinggi dan kekerasan ekstrem.

Minta Penawaran Teknis

Kirim gambar Anda (STEP, DWG, PDF) dengan persyaratan material dan kekerasan.
Tim teknik kami akan meninjau aplikasi Anda dan memberikan proposal manufaktur.
