Ringkasan Produk

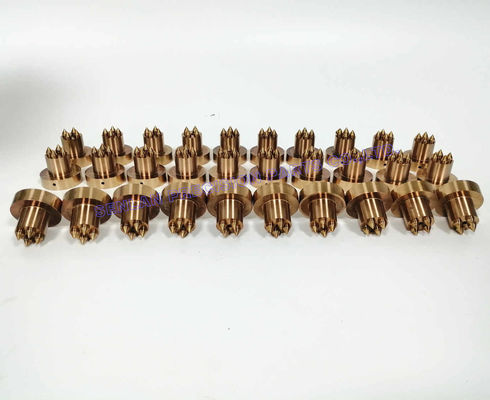

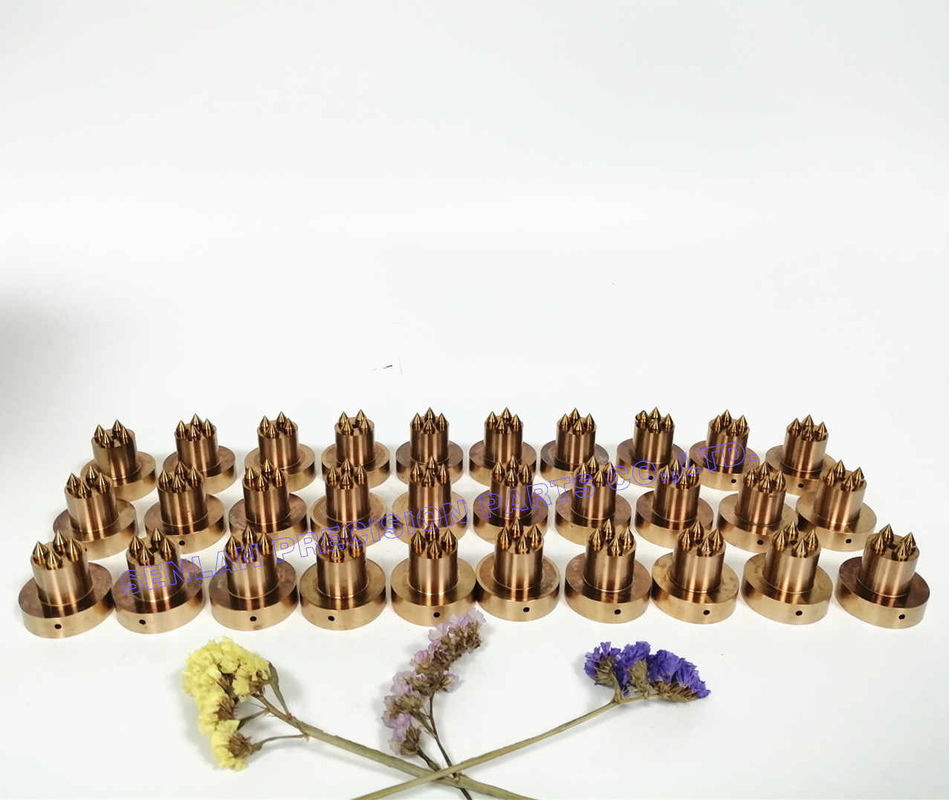

Sisipan cetakan Beryllium Copper (BeCu) adalah komponen khusus yang digunakan dalam cetakan injeksi plastik untuk menghilangkan panas lebih cepat dan menstabilkan suhu pencetakan di area di mana baja perkakas standar tidak dapat mendingin secara efisien. Berkat konduktivitas termal BeCu yang tinggi, sisipan ini membantu mengurangi waktu siklus, meningkatkan kualitas komponen, dan meminimalkan cacat yang disebabkan oleh pendinginan yang tidak merata.
Sebagai produsen komponen cetakan presisi kustom, kami memproduksi sisipan BeCu sesuai gambar pelanggan dengan akurasi pemesinan yang terkontrol, pemilihan perlakuan panas/kondisi penuaan yang tepat, dan penyelesaian permukaan yang sesuai untuk lingkungan pencetakan injeksi. Sisipan BeCu umumnya digunakan sebagai "zona pendinginan tinggi" terlokalisasi di dalam cetakan—terutama di sekitar bagian tebal, rusuk, boss, kantong dalam, dan permukaan kosmetik di mana panas cenderung terkonsentrasi.
Deskripsi Produk
Sisipan Beryllium Copper biasanya dipasang di area cetakan yang ditargetkan untuk meningkatkan perpindahan panas dan mempertahankan pendinginan komponen yang seragam. Dibandingkan dengan baja, BeCu dapat memberikan konduktivitas termal yang jauh lebih tinggi, memungkinkan pemadatan yang lebih cepat dan pencetakan yang lebih stabil.
Apa yang Dipecahkan Sisipan BeCu dalam Pencetakan
- Titik panas yang menyebabkan kelengkungan, bekas tenggelam, dan ketidakstabilan dimensi
- Waktu pendinginan yang lama karena geometri komponen tebal atau akses saluran pendingin terbatas
- Variasi suhu terlokalisasi yang memengaruhi kilap, penyusutan, atau konsistensi komponen
Bentuk Umum Sisipan BeCu
- Sisipan sisi inti untuk bagian tebal
- Sisipan sisi rongga untuk permukaan kosmetik
- Pin pendingin / inti pendingin (tergantung desain)
- Sisipan kecil yang dapat dilepas diposisikan di dekat area bermasalah
Catatan Material untuk BeCu
Bahan cetakan BeCu biasanya dipilih berdasarkan grade (umumnya AMPCO18 atau setara) dan dipasok/diproses dalam kondisi tertentu (diolah larutan + dikeraskan usia, atau dikeraskan presipitasi) untuk menyeimbangkan:
- Konduktivitas termal
- Kekuatan dan kekerasan
- Perilaku keausan di area kontak
Penting: BeCu bukanlah solusi "satu ukuran untuk semua". Penempatan sisipan, grade, kondisi kekerasan, dan perlakuan permukaan harus sesuai dengan fungsi cetakan dan resin yang diproses.
Aplikasi
Sisipan BeCu digunakan dalam cetakan injeksi plastik di mana efisiensi pendinginan dan keseragaman suhu sangat penting. Aplikasi sisi cetakan yang umum meliputi:
- Zona pendinginan titik panas di dekat dinding tebal, boss, dan kantong dalam
- Area yang rentan terhadap bekas tenggelam dan kelengkungan
- Area di mana saluran pendingin tidak dapat ditempatkan cukup dekat
- Cetakan yang menargetkan waktu siklus pendek dan output bervolume tinggi
- Permukaan kosmetik yang membutuhkan kontrol suhu yang stabil
Karena halaman produk Anda adalah untuk komponen cetakan, kami berfokus pada kasus penggunaan cetakan fungsional daripada mengklaim industri/produk akhir tertentu.
Kemampuan Presisi & Manufaktur
Proses Manufaktur
- Pembubutan/penggilingan CNC presisi untuk geometri kompleks
- EDM / wire EDM sesuai kebutuhan desain
- Penggilingan presisi untuk permukaan yang cocok dan datum
- Penyelesaian permukaan untuk area kontak fungsional
- Dukungan pelapisan opsional (tergantung aplikasi)
Kontrol Utama untuk Sisipan BeCu
- Kontrol ketat permukaan pas dan datum untuk perakitan yang andal
- Transisi halus pada antarmuka sisipan untuk mendukung aliran panas dan mengurangi konsentrasi tegangan
- Inspeksi dimensi sesuai dengan gambar pelanggan
- Penanganan yang tepat untuk mencegah kerusakan pada permukaan kontak penyegelan, penutupan, atau kosmetik
Dokumentasi Kualitas
- Laporan inspeksi dimensi tersedia
- Sertifikasi material tersedia berdasarkan permintaan
- Opsi ketertelusuran dan penandaan (seperti yang ditentukan)
Nilai Pelanggan untuk Pendinginan Lebih Cepat & Pencetakan Stabil
Waktu Siklus Lebih Pendek
Peningkatan perpindahan panas dapat mengurangi waktu pendinginan—seringkali merupakan bagian terbesar dari siklus pencetakan injeksi—membantu meningkatkan produktivitas dan menurunkan biaya per komponen.
Kualitas Komponen Lebih Baik
Dengan mengurangi titik panas dan gradien suhu, sisipan BeCu membantu meminimalkan masalah umum seperti bekas tenggelam, kelengkungan, variasi kilap, dan penyusutan yang tidak konsisten.
Jendela Produksi Lebih Stabil
Kontrol termal yang lebih baik menyediakan jendela proses yang lebih luas dan lebih dapat diulang, yang mendukung output yang konsisten selama produksi jangka panjang.
Solusi Tertarget Tanpa Desain Ulang Cetakan Penuh
Sisipan BeCu dapat digunakan secara strategis untuk meningkatkan kinerja di zona bermasalah tanpa mendesain ulang seluruh sistem pendingin.
Apa yang Kami Butuhkan untuk Penawaran
Untuk menawar sisipan cetakan BeCu secara akurat, harap berikan:
- Gambar 2D dan/atau CAD 3D (STEP/IGES)
- Lokasi/fungsi sisipan di dalam cetakan (sisi inti/sisi rongga, zona titik panas, dll.)
- Grade BeCu pilihan (jika diketahui) atau persyaratan kinerja (prioritas pendinginan vs. prioritas kekuatan)
- Kekerasan/kondisi yang dibutuhkan (jika ditentukan)
- Toleransi dan dimensi kritis (datum, pas, penutupan)
- Persyaratan penyelesaian permukaan (Ra, tingkat pemolesan, atau persyaratan permukaan kontak)
- Jumlah dan perkiraan waktu tunggu
- Catatan khusus apa pun: pelapisan, penandaan, sertifikasi, format inspeksi
Jika Anda tidak yakin tentang grade/kondisi, bagikan jenis resin dan kekhawatiran pencetakan Anda (waktu siklus, bekas tenggelam, kelengkungan). Kami dapat merekomendasikan opsi praktis.
FAQ Umum
Q1: Apakah Anda produsen atau perusahaan dagang?
Kami adalah produsen komponen cetakan presisi kustom, yang berspesialisasi dalam pemesinan CNC, EDM, penggilingan, dan penyelesaian untuk komponen cetakan injeksi.
Q2: Bisakah Anda memproduksi sesuai dengan gambar dan toleransi kami?
Ya. Kami memproduksi sesuai dengan persyaratan gambar Anda dan dapat mengikuti sistem datum/toleransi Anda.
Q3: Apakah Anda menyediakan laporan inspeksi dan sertifikat material?
Ya. Laporan inspeksi dan sertifikasi material dapat disediakan berdasarkan permintaan.
FAQ Khusus BeCu
Q4: Mengapa menggunakan beryllium copper dalam cetakan injeksi?
BeCu terutama digunakan karena konduktivitas termalnya yang tinggi, membantu menghilangkan panas dengan cepat dan meningkatkan keseragaman pendinginan di area titik panas.
Q5: Apakah BeCu digunakan untuk seluruh rongga/inti?
Biasanya tidak. BeCu umumnya digunakan sebagai sisipan terlokalisasi di area titik panas. Rongga BeCu penuh kurang umum karena pertimbangan biaya dan desain.
Q6: Apakah BeCu aus lebih cepat daripada baja perkakas?
BeCu bisa lebih lunak daripada baja perkakas yang dikeraskan, tergantung pada grade dan kondisinya. Biasanya digunakan di mana kinerja pendinginan adalah prioritas, dan area keausan/kontak dikelola melalui desain atau perlakuan permukaan jika diperlukan.
Q7: Apakah ada pertimbangan penanganan khusus untuk BeCu?
Ya. Pemesinan dan penyelesaian memerlukan kontrol yang sesuai. Kami mengikuti pemrosesan terkontrol dan dapat mendukung persyaratan dokumentasi berdasarkan kebutuhan proyek Anda.
Versi Rekayasa
Kirim file 3D/2D Anda dan identifikasi area titik panas yang ingin Anda tingkatkan. Kami akan membantu Anda mengevaluasi penempatan sisipan BeCu dan memberikan rencana manufaktur yang berfokus pada efisiensi pendinginan dan pencetakan yang stabil.
