Pos panduan presisi untuk cetakan injeksi plastik
Ringkasan Produk
Pos panduan (pin pemimpin) adalah komponen penyelarasan yang memastikan setengah bergerak dan tetap dari cetakan injeksi dekatdengan tepat, lancar, dan berulang kaliKetika keselarasan stabil, garis pemisahan tetap konsisten, rongga menutup secara merata, dan komponen cetakan sensitif seperti inti, rongga, slide, pengangkat,dan penutupan terlindungi dari benturan dan keausan prematur.
KitaPos panduan presisi untuk cetakan injeksi plastikKami fokus pada karakteristik yang paling penting untuk bagian penyelarasan:tegak lurus, toleransi diameter, kekerasan permukaan, dan akhir gesekan rendah, membantu pembuat cetakan untuk mempertahankan produksi yang stabil dan mengurangi pemeliharaan yang disebabkan oleh ketidakselarasan.
Deskripsi Produk

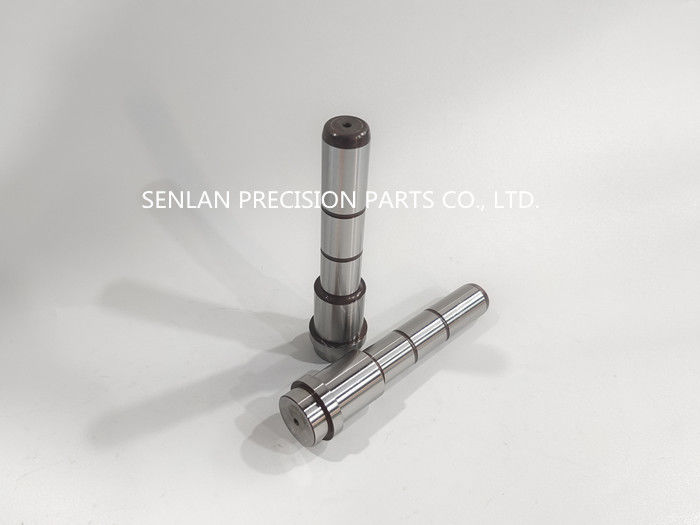

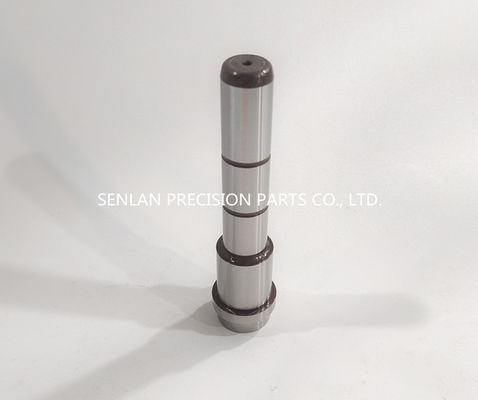

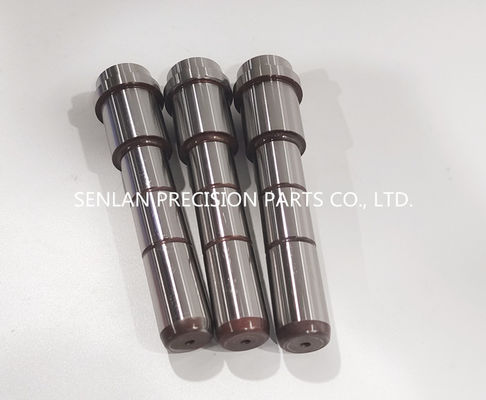

APos panduanadalah pin silinder yang dikeraskan, dengan precision ground yang dipasang di satu setengah cetakan (biasanya sisi bergerak) yang berpasangan denganPembuatan bantalanBersama-sama mereka memandu pembukaan dan penutupan cetakan, menjaga keselarasan yang tepat di setiap siklus.
Apa yang dilakukan tiang panduan dalam cetakan injeksi
- PengendalianPerataan cetakanselama penutupan/pembukaan
- Mengurangi ketidakcocokan dan melindungi tepi rongga/inti dan penutupan
- Meningkatkan repeatability untuk cetakan dengan rongga tinggi dan bagian toleransi ketat
- Mendukung kinerja stabil slide, lifters, dan mekanisme bergerak lainnya
Desain Pos Panduan Umum
- Pos panduan lurus standar dengan penahan kepala/bahu
- Pos panduan bertingkat untuk struktur pemasangan khusus
- Tip dan fitur relief khusus untuk keterlibatan yang lebih lancar
- Pos-pos yang diobati permukaan atau dilapisi untuk peningkatan ketahanan terhadap keausan (jika ditentukan)
Materi dan Pertimbangan Pengolahan Panas
Pos panduan biasanya membutuhkan permukaan tahan aus yang keras dan inti yang stabil untuk menahan kontak geser berulang dengan bushing.tiang panduan dapat diproduksi dari baja bantalan atau baja alat dengan perawatan panas dan perawatan permukaan opsional untuk meningkatkan umur pakai dan ketahanan korosi.
Aplikasi
Pos panduan presisi digunakan dalamcetakan injeksi plastikdi mana penyelarasan yang dapat diulang sangat penting, termasuk:
- Cetakan multi-ruang yang membutuhkan kontrol garis pemisah yang konsisten
- Cetakan dengan slide/lifter di mana keselarasan mempengaruhi umur mekanisme
- Cetakan dengan toleransi ketat di mana ketidakcocokan atau kilat harus diminimalkan
- Cetakan produksi siklus tinggi yang membutuhkan komponen panduan yang tahan lama
- Program renovasi cetakan dan penggantian pin pemimpin yang usang
Kemampuan presisi dan manufaktur
Pos-pos panduan adalah komponen geser fungsional. Keakuratan dan integritas permukaan sangat penting untuk operasi yang lancar dan umur panjang.
Proses Manufaktur
- Pengolahan CNC presisi untuk fitur pemasangan dan bahu
- Penggilingan tanpa pusat untuk diameter kritis dan kelenturan
- Koordinasi pengolahan panas untuk kekerasan permukaan dan stabilitas
- Finishing/polishing halus untuk mengurangi gesekan dan keausan
- Pengolahan/lapisan permukaan opsional (tergantung proyek)
Kontrol Kualitas Utama untuk Pos Panduan
- Toleransi diameterkontrol untuk penyesuaian yang tepat dengan bushings
- Kejujurankontrol untuk mencegah pengikat dan keausan yang tidak merata
- Penutup permukaanmanajemen untuk gesekan rendah dan geser yang konsisten
- Verifikasi kekerasan (sesuai persyaratan yang ditentukan)
- Geometri lead-in dan dimensi bahu untuk pemasangan berulang
Inspeksi & Dokumentasi
- Laporan inspeksi dimensi tersedia (dimensi utama)
- Sertifikat bahan dan catatan perawatan panas atas permintaan
- Opsi penandaan/pelacakan jika diperlukan untuk kontrol pemeliharaan
Nilai Pelanggan untuk Penyusunan Cetakan & Kehidupan Alat
Kualitas Bagian yang Lebih Stabil
Panduan yang akurat membantu mengurangi ketidakcocokan dan risiko kilat, meningkatkan repeatability selama produksi panjang.
Mengurangi Pakaiannya pada Komponen Cetakan yang Mahal
Perataan yang stabil melindungi tepi rongga, ujung inti, dan penutupan, mengurangi puing-puing, iritasi, dan pekerjaan ulang yang tidak direncanakan.
Operasi Cetakan yang Lebih Lurus
Pas dan akhir yang tepat mengurangi gesekan, membantu cetakan membuka / menutup dengan lancar dan meningkatkan stabilitas siklus.
Biaya pemeliharaan yang lebih rendah dan interval layanan yang lebih lama
Pos-pos panduan yang keras dan selesai dengan baik tahan lebih lama dan mengurangi keausan bushing, mengurangi beban kerja pemeliharaan total.
Apa yang Kita Butuhkan untuk Kutipan
Untuk mengutip posting panduan presisi secara akurat, silakan berikan:
- Gambar (2D) dan/atau CAD 3D (STEP/IGES)
- Jumlah dan waktu yang dibutuhkan
- Standar tiang panduan (jika mengikuti HASCO/DME/dll.) atau ukuran khusus
- Ukuran kritis: diameter, panjang, detail bahu/kepala, geometri lead-in
- Persyaratan kesesuaian dengan busing (spesifikasi celah/interferensi jika ditentukan)
- Persyaratan material (atau kondisi operasi untuk rekomendasi)
- Pengolahan panas/persyaratan kekerasan
- Persyaratan akhir permukaan atau pelapis (jika ditentukan)
- Pemeriksaan/kebutuhan dokumen (format laporan, keterlacak)
Jika mengganti tiang panduan yang ada, berbagi ID bushing dan rincian antarmuka pelat cetakan membantu mengkonfirmasi pas yang benar.
Pertanyaan yang Sering Diajukan
Apa perbedaan antara tiang panduan dan busing panduan?
Sebuah tiang panduan (pin pemimpin) adalah pin yang dikeraskan; busing panduan adalah lengan kawin yang dipasang di setengah cetakan yang berlawanan.
Mengapa tiang panduan rusak atau menyebabkan masalah keselarasan?
Penyebab umum termasuk kelonggaran pas yang salah, akhir permukaan yang buruk, kekerasan yang tidak cukup, kontaminasi / kurangnya pelumasan, atau salah selaras karena pelat yang rusak.Pemilihan bahan yang tepat dan penggilingan presisi mengurangi risiko ini.
Bisakah kau membuat tiang panduan khusus sesuai dengan dasar cetakan kami?
Ya, kami memproduksi tiang panduan sesuai dengan gambar pelanggan dan bisa mengikuti sistem standar jika disediakan.
Apakah Anda menyediakan dokumentasi kekerasan dan inspeksi?
Laporan inspeksi dan catatan perawatan panas tersedia jika diminta.
Kirimkan kamiGambar/file CADdan menentukanpersyaratan pas busing, target kekerasan, dan dimensi kritis. Tim insinyur kami akan meninjau manufacturability dan memberikan penawaran untuk posting panduan presisi dioptimalkan untuk keselarasan halus dan umur cetakan panjang.
