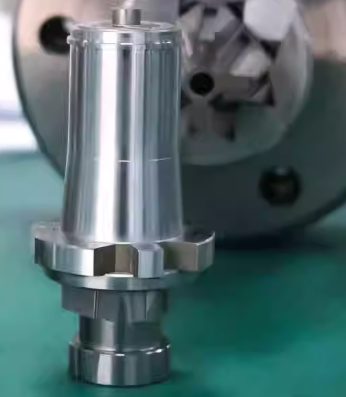

Inti Teleskopik | Solusi Cetakan Presisi untuk Undercut dan Fitur Internal Kompleks
Tinjauan Produk
Sebuah inti teleskopik adalah komponen cetakan bergerak yang digunakan dalam cetakan injeksi untuk membentuk undercut internal, detail snap-fit, alur internal, rongga dalam yang dalam, dan fitur internal kompleks lainnya yang tidak dapat dilepaskan dengan lancar oleh inti tetap standar atau sistem ejeksi biasa.
Selama pencetakan, inti teleskopik memanjang untuk membentuk geometri internal yang diperlukan. Selama pembukaan cetakan, ia menarik diri atau bergerak mundur untuk menciptakan ruang bebas untuk pelepasan bagian yang aman. Mekanisme ini membantu mencegah kerusakan produk selama pelepasan cetakan dan meningkatkan stabilitas pencetakan dalam aplikasi presisi.
Untuk produk dengan struktur internal yang sulit, inti teleskopik bukan hanya bagian cetakan. Ini adalah solusi pelepasan cetakan yang efektif yang membantu memastikan pelepasan yang lebih bersih, kualitas bagian yang lebih baik, dan produksi yang lebih andal.
Aplikasi dan Penggunaan
Inti teleskopik terutama digunakan dalam cetakan injeksi dengan undercut atau struktur internal yang kompleks, terutama untuk bagian yang tidak dapat dilepaskan dengan lancar oleh ejeksi lurus standar.
| Jenis Cetakan |
Aplikasi Khas |
| Cetakan Tutup |
Digunakan untuk tutup yang terbukti rusak, tutup flip-top, dan tutup dengan fitur pengunci internal khusus atau struktur internal yang kompleks. |
| Cetakan Presisi Medis |
Cocok untuk bagian plastik medis kecil dengan fitur dalam, detail fungsional ganda, dan persyaratan dimensi yang ketat. |
| Cetakan Kemasan Kosmetik |
Umumnya digunakan untuk tutup, sumbat dalam, bagian fungsional kecil, dan komponen kemasan dengan struktur pengunci internal. |
| Cetakan Injeksi Presisi Kecil |
Ideal untuk tata letak cetakan yang ringkas di mana slide atau lifter tradisional sulit dipasang. |
| Cetakan Plastik dengan Undercut Internal atau Alur Dalam |
Cocok untuk bagian dengan slot internal, rongga dalam, posisi pengunci internal, atau lubang internal yang tidak beraturan. |
Keunggulan Fungsional
| Fungsi |
Deskripsi |
| Menangani Struktur Undercut |
Membentuk undercut internal, undercut samping, detail snap-fit, fitur langkah internal, dan area pengunci yang tidak dapat dilepaskan oleh inti tetap standar. |
| Membantu Pelepasan Cetakan yang Lancar |
Menarik diri selama pembukaan cetakan untuk melepaskan ruang sebelum ejeksi, membantu bagian terlepas dengan aman dan lancar. |
| Membentuk Geometri Internal yang Kompleks |
Cocok untuk rongga dalam, slot internal sempit, dan kontur internal yang tidak beraturan yang sulit dicetak dengan struktur inti konvensional. |
| Mengganti Aksi Samping yang Lebih Besar di Ruang Sempit |
Dapat digunakan dalam struktur cetakan yang ringkas di mana slide besar atau sistem aksi samping yang kompleks tidak praktis. |
Struktur yang Membutuhkan Inti Teleskopik
| Jenis Struktur |
Mengapa Inti Teleskopik Dibutuhkan |
| Undercut Internal |
Ejeksi lurus tidak dapat melepaskan fitur yang dicetak dengan aman. |
| Undercut Samping |
Gerakan tambahan diperlukan untuk menghindari penguncian selama pelepasan cetakan. |
| Fitur Snap-Fit |
Melindungi detail pengunci yang halus dari kerusakan selama pelepasan. |
| Fitur Langkah Internal |
Memungkinkan pelepasan cetakan yang aman dari geometri internal bertingkat. |
| Fitur Pengunci Dekat Ulir Internal |
Mencegah interferensi antara area berulir dan fitur pengunci di dekatnya. |
Manfaat Peningkatan Pelepasan Cetakan
| Masalah Umum |
Bagaimana Inti Teleskopik Membantu |
| Goresan |
Mengurangi kerusakan permukaan dengan menarik diri sebelum bagian dipaksa keluar dari inti. |
| Pemutihan Stres |
Meminimalkan gaya lokal yang berlebihan selama pelepasan cetakan. |
| Patah Tepi |
Melindungi fitur pengunci yang rapuh dan tepi yang tipis. |
| Retak |
Mengurangi risiko kerusakan struktural yang disebabkan oleh pelepasan paksa. |
| Menempel |
Menciptakan ruang yang cukup untuk mencegah bagian terjebak pada inti. |
| Deformasi |
Membantu bagian terlepas lebih alami, mengurangi distorsi. |
Keunggulan Utama Dibandingkan Komponen Standar
Dibandingkan dengan pelepasan paksa atau aksi samping yang terlalu besar, inti teleskopik menawarkan:
- Pelepasan cetakan yang lebih andal untuk geometri internal yang sulit
- Risiko goresan, retak, atau deformasi bagian yang lebih rendah
- Kesesuaian yang lebih baik untuk struktur cetakan yang ringkas dan presisi
- Pelepasan undercut dan fitur snap-fit yang lebih bersih
- Peningkatan stabilitas produksi dalam manufaktur massal
Definisi Teknis
Inti teleskopik adalah komponen inti bergerak yang memanjang untuk membentuk bagian dan menarik diri untuk memungkinkan pelepasan cetakan yang aman. Ini bukan sisipan cetakan tetap standar tetapi lebih merupakan sisipan bergerak, komponen cetakan yang dapat ditarik, atau bagian dari mekanisme pelepasan cetakan.
Manfaat Produk
- Cocok untuk undercut internal dan geometri internal yang kompleks
- Menarik diri selama pembukaan cetakan untuk meningkatkan pelepasan bagian
- Mengurangi goresan, tanda stres, patah tepi, retak, dan deformasi
- Ideal untuk desain cetakan kecil, presisi, dan terbatas ruang
- Dapat menggantikan sistem aksi samping yang lebih besar dalam aplikasi lokal tertentu
- Meningkatkan konsistensi pencetakan dan kualitas bagian jadi
- Cocok untuk cetakan tutup, cetakan medis, cetakan kemasan kosmetik, dan cetakan injeksi presisi lainnya
Industri yang Direkomendasikan
Industri Pengemasan: Untuk tutup, penutup, dan komponen kemasan dengan fitur pengunci internal atau detail internal yang kompleks.
Industri Medis: Untuk bagian plastik medis presisi dengan undercut fungsional, slot internal, atau struktur dalam yang kecil.
Industri Kemasan Kosmetik: Untuk tutup, sumbat, dan komponen kemasan dekoratif yang membutuhkan geometri kompleks dan tampilan yang baik.
Komponen Plastik Presisi: Untuk komponen teknik ringkas di mana fitur internal harus dicetak secara akurat dan dilepaskan dengan aman.
Pertanyaan yang Sering Diajukan
Untuk apa inti teleskopik digunakan dalam cetakan injeksi?
Ini digunakan untuk mencetak undercut internal, detail snap-fit, alur dalam, dan struktur internal kompleks lainnya yang tidak dapat dilepaskan oleh inti tetap standar.
Bagaimana cara kerja inti teleskopik?
Ia memanjang selama pencetakan untuk membentuk fitur dan menarik diri selama pembukaan cetakan untuk menciptakan ruang bebas untuk pelepasan yang lancar dan aman.
Apakah inti teleskopik sama dengan sisipan cetakan standar?
Tidak. Ini dapat dianggap sebagai sisipan bergerak, tetapi lebih akurat diklasifikasikan sebagai inti bergerak atau bagian dari mekanisme pelepasan cetakan.
Jenis cetakan apa yang umum menggunakan inti teleskopik?
Mereka umum digunakan dalam cetakan tutup, cetakan medis, cetakan kemasan kosmetik, dan cetakan injeksi presisi lainnya dengan undercut internal atau struktur internal yang sulit.
Bisakah inti teleskopik menggantikan slide?
Dalam beberapa aplikasi lokal atau terbatas ruang, ya. Ini dapat menggantikan sebagian dari fungsi slide atau aksi samping, tergantung pada geometri produk dan desain cetakan.
Dukungan Manufaktur Kustom
Dengan pengalaman luas dalam komponen cetakan kustom dan bagian cetakan presisi, inti teleskopik dapat diproduksi sesuai dengan struktur produk, desain cetakan, dan persyaratan dimensi Anda.
Jika bagian Anda mencakup undercut internal, alur dalam, rongga dalam, atau fitur pelepasan yang sulit, solusi inti teleskopik kustom dapat membantu meningkatkan kinerja cetakan, kualitas bagian, dan keandalan produksi.
