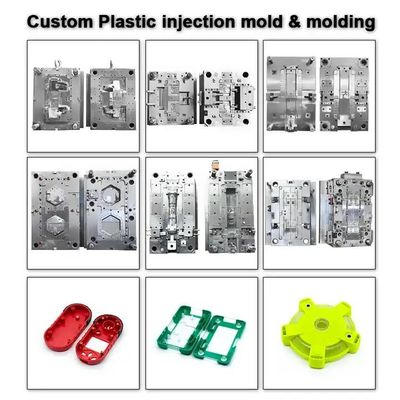

Cetakan injeksi plastik

Komponen Elektronik & Bagian Berbentuk Khusus 3C Produk Perkakas Disesuaikan

Ringkasan Produk

Kami mengkhususkan diri dalam desain dan pembuatancetakan injeksi plastik presisi untuk komponen elektronik dan bagian plastik berbentuk khusus, banyak digunakan dalam elektronik konsumen 3C.

Komponen elektronik dan bagian struktural yang tidak teratur membutuhkan lebih dari kemampuan cetakan dasar.

• Keakuratan dimensi tinggi

• Integritas struktural yang stabil

• Kompatibilitas perakitan yang andal

• Kualitas kosmetik yang konsisten

Kitacetakan injeksi produk 3C yang disesuaikandikembangkan secara ketat sesuai dengan data 3D pelanggan dan persyaratan produksi, yang mencakup desain cetakan, pemesinan, perakitan, dan validasi uji coba.

Bidang Aplikasi

Larutan cetakan injeksi plastik ini biasanya digunakan untuk:

• Kotak komponen elektronik

• Bagian plastik untuk konektor

• Penutup sensor dan dukungan struktural

• Komponen plastik berbentuk khusus

• Bagian struktural 3C yang disesuaikan

• Kotak elektronik konsumen presisi

Aplikasi ini biasanya melibatkan struktur kompak, geometri yang kompleks, dan toleransi yang ketat.

Fokus Teknik Utama

Cetakan injeksi untuk komponen elektronik dan bagian berbentuk khusus menghadirkan tantangan teknik yang unik.

1) Geometri yang Kompleks & Desain Bagian Berbentuk Khusus

Bentuk yang tidak teratur sering termasuk:

• Tulang rusuk tipis dan bagian bawah bagian dalam

• Struktur snap-fit atau penguncian

• Kerongkongan internal kecil

• Persyaratan draf multi-arah

Desain cetakan harus memastikan:

• Strategi pemisahan yang tepat

• Sistem ejeksi terkontrol

• Struktur penutupan yang tepat

• Pengisian seimbang untuk mencegah tembakan pendek

Geometri yang kompleks meningkatkan pentingnya validasi struktural selama desain cetakan.

2) Kompatibilitas bahan (ABS / TPU / TPR)

Produk 3C yang berbeda membutuhkan karakteristik material yang berbeda:

• ABS untuk casing elektronik kaku

• TPU untuk bagian pelindung fleksibel

• TPR untuk komponen soft touch

Tata letak pelari, posisi gerbang, dan sistem pendingin dioptimalkan sesuai dengan penyusutan material dan perilaku aliran.

3) Keakuratan dimensi & stabilitas perakitan

Komponen elektronik harus terintegrasi dengan tepat dengan bagian logam atau PCB.

• Kompensasi penyusutan dibangun ke dalam desain cetakan

• Kontrol toleransi untuk fitur perkawinan

• Sistem penyelarasan cetakan yang stabil

• Warpage terkontrol melalui desain pendinginan

Stabilitas dimensi memastikan kinerja perakitan yang konsisten.

4) Kontrol Kualitas dan Penampilan Permukaan

Banyak bagian 3C adalah komponen yang terlihat atau setengah terlihat.

• Penempatan gerbang terkontrol untuk mengurangi jalur las

• Optimalisasi pengelasan rongga atau finishing tekstur

• Pencegahan kilat melalui pemasangan presisi

• Distribusi tekanan injeksi yang seimbang

Konsistensi permukaan secara langsung mempengaruhi persepsi produk.

Spesifikasi Cetakan

• Tipe produk: Cetakan injeksi plastik untuk komponen 3C & elektronik

• Bahan produk: ABS / TPU / TPR / plastik khusus

• Jenis gerbang: gerbang samping / gerbang sub / gerbang titik pin / gerbang kipas / gerbang langsung

• Sistem pelari: pelari panas atau pelari dingin

• Baja cetakan: 1.2343 ESR / NAK80 / S136 atau setara

• Basis cetakan: LKM / HASCO / DME / FUTABA

• Kehidupan jamur: Sampai 1.000,000 siklus

• Format gambar yang didukung: STP / STEP / IGS / PRT / X_T

• MOQ: 1 set

Kapasitas Produksi

Kami memproduksi cetakan dengan rongga tunggal dan multi-rongga sesuai dengan kebutuhan proyek.

• Ukuran cetakan maksimum: 2500 × 2000 × 1500 mm

• Keakuratan pemesinan: ± 0,005 mm

• Keakuratan injeksi: ±0,03 mm

• Waktu pengiriman: 25-45 hari, tergantung pada kompleksitas

Peralatan presisi internal meliputi:

• Pusat pemesinan CNC

• EDM dan EDM cermin

• Mesin pemotong kawat

• Mesin Pengukuran Koordinat (CMM)

Setiap cetakan mengalami pemeriksaan dimensi dan percobaan cetakan sebelum pengiriman.

Proses Pengembangan Proyek

1. Tinjauan data 3D dan analisis DFM

2. Konfirmasi desain struktur cetakan

3. Mesin presisi dan pengolahan EDM

4. Pengumpulan cetakan dan pemasangan

5. Percobaan cetakan dan validasi struktur

6. Optimalisasi dan persetujuan akhir

Proses ini membantu mengurangi risiko saat memproduksi bagian berbentuk khusus.

Mengapa Memilih SENLAN

• Pengalaman dalam cetakan presisi untuk komponen elektronik

• Kemampuan untuk menangani bagian plastik yang kompleks dan tidak teratur

• Keakuratan pemesinan yang stabil dan kontrol kualitas yang terstruktur

• Dukungan untuk pengembangan cetakan produk 3C yang disesuaikan

• Produksi yang efisien dengan waktu pengiriman yang terkontrol

• Satu tahun dukungan teknis setelah penjualan

Fokus kami adalah memberikan solusi alat yang dapat diandalkan untuk aplikasi elektronik dan 3C.

FAQ teknis

T1: Bisakah Anda menangani bagian plastik berbentuk khusus yang kompleks?
Struktur cetakan dioptimalkan untuk potongan bawah, dinding tipis, dan geometri yang kompleks.

T2: Apakah desain cetakan multi-ruang didukung?
Ya. konfigurasi tunggal atau multi-ruang dapat dikembangkan berdasarkan volume produksi.

T3: Bagaimana akurasi dimensi dikontrol?
Melalui pemesinan presisi (± 0,005 mm), penyelarasan cetakan yang stabil, dan verifikasi cetakan uji coba.

T4: Bisakah Anda mendukung bahan fleksibel seperti TPU atau TPR?
Ya, desain cetakan dan tata letak pelari disesuaikan dengan karakteristik material.

Q5: Apakah Anda menyediakan produksi cetakan injeksi setelah cetakan selesai?
Ya, layanan produksi dapat diatur sesuai dengan kebutuhan pelanggan.

Minta Kutipan

Untuk menerima penawaran untukCetakan injeksi plastik untuk komponen elektronik atau bagian berbentuk khusus, tolong berikan:

• File produk 3D

• Spesifikasi bahan

• Persyaratan finishing permukaan

• Perkiraan volume produksi

• Target lead time

Tim insinyur kami akan meninjau data Anda dan memberikan proposal cetakan rinci.
