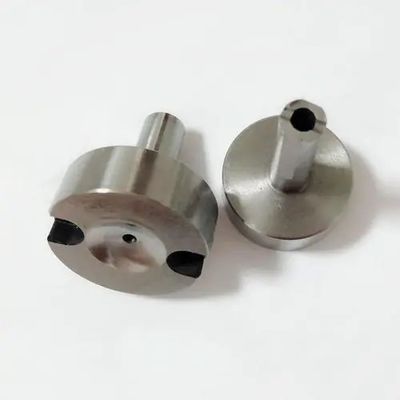

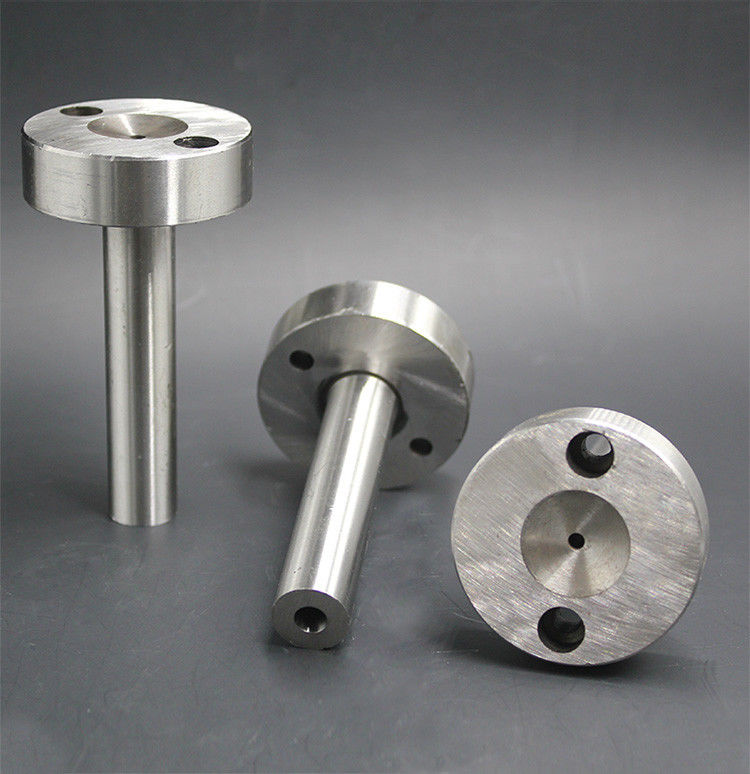

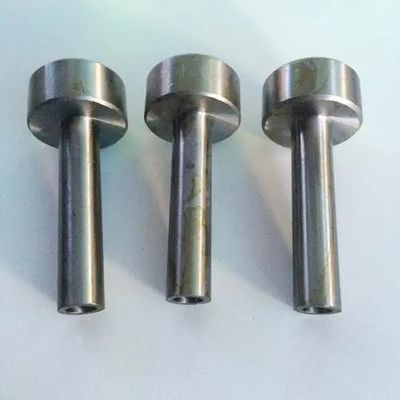

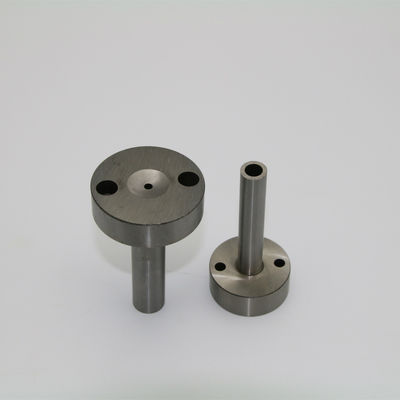

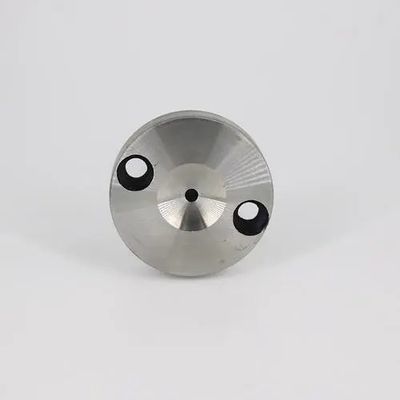

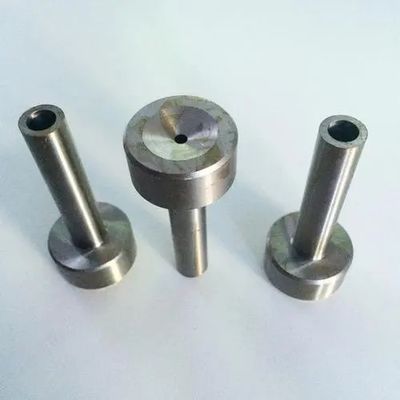

SKD61 Slide Core Unit

Bagian cetakan lipat untuk sistem cetakan injeksi beban tinggi

Ringkasan Produk

PeraturanSKD61 slide core unitadalah komponen bergerak penting yang digunakan dalam cetakan injeksi yang membutuhkan tindakan sampingan atau pelepasan bawah bagian dalam.

Unit-unit ini biasanya terintegrasi ke dalam:

• Mekanisme geser samping

• Sistem demolding bagian berujung

• Pemasangan inti lipat

• Bagian cetakan struktural beban tinggi

Dibuat dariSKD61 baja mati kerja panas, unit inti slide dirancang untuk menahan gerakan mekanis berulang, tekanan lokal, dan siklus produksi yang panjang tanpa ketidakstabilan dimensi.

Komponen ini diproduksi secara ketat padaDasar Built-to-Print, memastikan kompatibilitas dengan struktur cetakan pelanggan.

Sistem slide core biasanya digunakan dalam cetakan untuk:

• Komponen plastik otomotif

• Koper peralatan medis

• Penutup kemasan dengan benang dalam

• Bagian struktural teknis 3C

• Cetakan presisi tinggi dengan gerakan lateral

Dalam aplikasi ini, presisi gerakan dan ketahanan aus lebih penting daripada nilai kekerasan sederhana.

Logika Materi Mengapa SKD61

SKD61 (baja mati kerja panas) dipilih karena sifatnya yang seimbang:

• Ketahanan kelelahan termal yang baik

• Ketahanan dampak yang tinggi

• Kekerasan stabil setelah pengolahan panas

• Ketahanan terhadap retakan di bawah beban siklik

Rentang kekerasan kerja yang khas:
5860 HRC, dapat disesuaikan berdasarkan aplikasi.

Pengolahan panas yang seragam dan pengurangan tekanan sangat penting untuk menjaga stabilitas dimensi selama operasi.

Fokus Teknik

Unit inti slide bukan bagian statis. Mereka beroperasi di bawah gesekan geser dan beban sisi.
Kinerja tergantung padakontrol geometri, kondisi permukaan, dan keseimbangan kekerasan.

1) Persis Fit & Alignment

Bidang kontrol utama meliputi:

• Paralelisme muka geser

• Perpendikuleritas ke permukaan pemasangan

• Konsentrisitas jika berlaku

• Toleransi dimensi hingga ± 0,002 mm

Pas yang tepat memastikan gerakan yang mulus dan mengurangi keausan kontak yang tidak merata.

2) Kondisi Permukaan & Manajemen gesekan

Penutup permukaan standar:
Ra 0,6 (bisa disesuaikan)

Pengobatan opsional:

• Nitriding

• Lapisan TiN / TiCN / AlTiN

• Oksida hitam

Teknik permukaan mengurangi koefisien gesekan dan meningkatkan ketahanan aus pada cetakan siklus tinggi.

3) Pakai Distribusi & Kehidupan Layanan

Pengalaman di unit slide:

• Gerakan maju/belakang berulang

• Tekanan kontak pada permukaan panduan

• Beban kejut saat penutupan cetakan

Geometri yang dioptimalkan dan rasio kekerasan-ke-ketegasan yang terkontrol mengurangi puing-puing dan memperpanjang interval layanan.

Spesifikasi Teknis

• Tipe produk: Slide Core Unit / Komponen Cetakan Lipat

• Bahan: SKD61

• Kekerasan: 5860 HRC (bisa disesuaikan)

• Toleransi dimensi: ±0,002 mm (daerah kritis)

• Perbaikan permukaan: Ra 0,6 atau persyaratan yang ditentukan

• Perawatan permukaan: Nitriding / lapisan PVD opsional

• Jenis Pabrik: Custom (Made-to-order)

• Pemeriksaan: 100% pemeriksaan dimensi sebelum pengiriman

Kapasitas Produksi

Pengolahan presisi meliputi:

• Mesin CNC

• EDM dan EDM cermin

• Wire EDM

• Penggilingan permukaan

• Penggilingan silinder

• Pemeriksaan CMM

Permukaan geser kritis dihancurkan untuk memastikan stabilitas geometri dan pengulangan jangka panjang.

Kualitas & Kemampuan Mengulang

Setiap unit diverifikasi untuk:

• Distribusi kekerasan

• Kesesuaian dimensi

• Integritas permukaan

• Perataan fungsional

Perintah berulang diproduksi dengan spesifikasi dasar yang sama untuk memastikan interchangeability.

OEM / Manufaktur Custom

Kami memproduksi unit inti slide ketat sesuai dengan:

• Gambar pelanggan (2D / 3D)

• Persyaratan kekerasan tertentu

• Pengolahan pelapis yang ditentukan

• Integrasi struktur cetakan khusus

Kedua desain yang disesuaikan dan standar-kompatibel didukung.

FAQ teknis

Pertanyaan 1: Mengapa tidak menggunakan baja dengan kekerasan yang lebih tinggi?
Kekerasan yang berlebihan dapat mengurangi ketahanan. SKD61 memberikan keseimbangan yang meminimalkan risiko patah di bawah beban siklik.

T2: Bisakah pelapis menggantikan nitriding?
Lapisan meningkatkan ketahanan permukaan terhadap keausan, tetapi kekerasan substrat dan pengolahan panas tetap mendasar.

T3: Bagaimana kelancaran geser dijamin?
Melalui permukaan yang terkontrol, paralelisme, dan pemasangan komponen yang tepat.

T4: Apakah aplikasi otomotif siklus tinggi didukung?
Ya, komponen ini cocok untuk cetakan bervolume tinggi dengan pilihan material dan perawatan permukaan yang tepat.

Q5: Apakah kustomisasi penuh tersedia?
Ya, semua unit inti slide diproduksi sesuai dengan gambar pelanggan.

Meminta Proposal Teknis

Silahkan berikan:

• Gambar 2D atau 3D

• Persyaratan kekerasan

• Preferensi perawatan permukaan

• Rincian aplikasi (tingkat siklus, jenis bahan)

Tim insinyur kami akan meninjau spesifikasi Anda dan memberikan proposal manufaktur.
